美女上司教训废物下属却被操爽,精品亚洲成a人片在线观看,影音先锋男人资源天堂网,免费的看黄软件看黄app,亚洲色图啊,影音先锋天堂AV在线

金屬腐蝕速率的測定

1.溶液和電極：倒入電解池待測溶液，放入1cm圓盤碳鋼工作電極，飽和甘汞參比電極和鉑金對電極，甘汞參比電極距離工作電極1-3mm。

2.選塔菲爾方法：

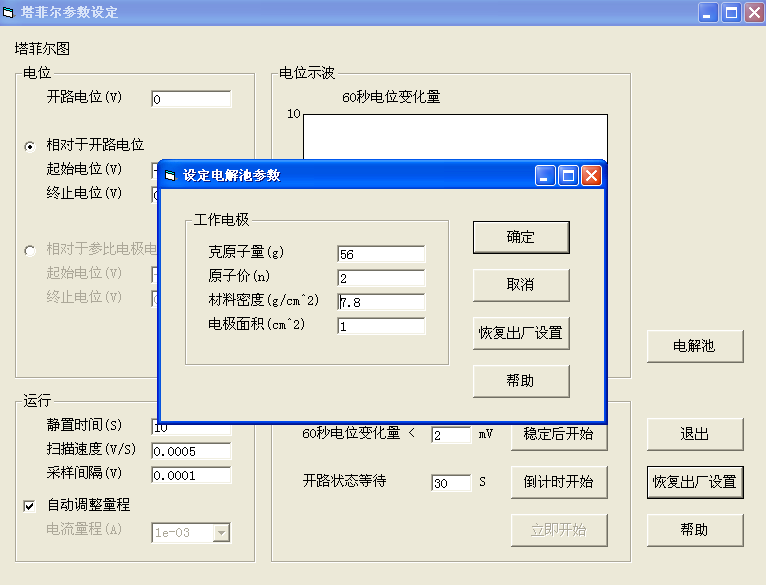

塔菲爾圖參數(shù)設(shè)置如下圖

碳鋼采用默認電解池參數(shù)，如果使用其他工作電極，應(yīng)改變電解池參數(shù)后點擊確定。選定60s電位變化量時點擊穩(wěn)定后開始，自動電位示波，60s內(nèi)電位變化量不大于2mV，自動開始掃描。亦可選擇開路狀態(tài)等待。

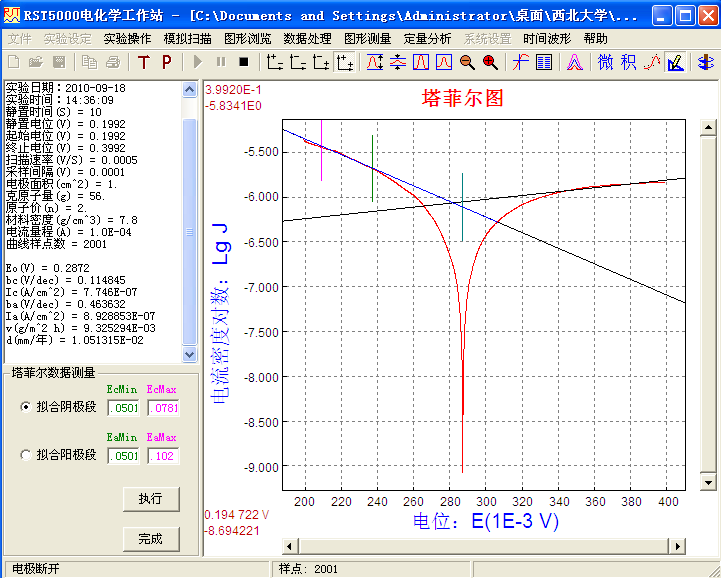

不銹鋼絲掃描出的塔菲爾圖如下：

掃描完成后，點擊測量按鈕，自動測量出腐蝕電流和腐蝕速率，亦可套入公式，計算出腐蝕速率。RST5000系列電化學(xué)工作站自動測量可以得到腐蝕速率。

如果設(shè)置參數(shù)不好做出來的圖從直觀上明顯不對，可以手動校正，方法：點擊擬合陰、陽極段，就可以對陰極曲線或陰極曲線進行手動擬合，其值也自動在設(shè)置欄下面顯示。雙擊y軸數(shù)值，作圖的電流密度對數(shù)和電流密度可以互相轉(zhuǎn)換，



腐蝕速度換算公式：

金屬腐蝕速度可用腐蝕失重或腐蝕深度表示，也可用腐蝕電流密度表示。它們之間可通過法拉第定律進行換算，即

  （g/m²h）

       (mm/年)

式中：u為腐蝕速度（g/m2h）；d為腐蝕深度(mm/年)；是腐蝕電流密度（mA/cm2）; M為金屬的克原子量(g)；n為金屬的原子價；F為法拉第常數(shù)；r為金屬的密度（g/cm3）。



注：1.以上內(nèi)容摘自《電化學(xué)測試技術(shù)》劉永輝編著 P360~361;

以鋼鐵為例：M=56g，n=2，r=7.8，

則腐蝕速度為：

  （g/m²h）

腐蝕深度為：

  (mm/年)

將實際測的腐蝕電流密度（單位：μA/cm²）代入公式即可得出結(jié)果。
